Válvulas metálicas hidráulicas. |
CÓDIGO |
MODELO |
MEDIDAS |
4252 |
BÁSICA CONEXIÓN ROSCA |
2" |
4253 |
BÁSICA CONEXIÓN ROSCA |
2 1/2" |
4254 |
BÁSICA CONEXIÓN ROSCA |
3" |
4256 |
BÁSICA CONEXIÓN ROSCA |
4" |
4257 |
BÁSICA CONEXIÓN BRIDAS |
80 mm |
4258 |
BÁSICA CONEXIÓN BRIDAS |
100 mm |
4259 |
BÁSICA CONEXIÓN BRIDAS |
125 mm |
4260 |
BÁSICA CONEXIÓN BRIDAS |
150 mm |
4261 |
BÁSICA CONEXIÓN BRIDAS |
200 mm |
Cuerpo en fundición con recubrimiento de pintura epoxy. Membrana de NBR reforzado con tejido de nylon.
Apta para agua potable. Apertura y cierre lentos y graduables que eliminan el golpe de ariete.
Posible acceso a la parte interna sin necesidad de desmontar la válvula de la tubería. |
|
Kits de conversión válvulas metálicas hidráulicas. |
CÓDIGO |
MODELO |
DESCRIPCIÓN |
20418 |
kit conversión en válvula hidráulica básica |
Compuesto de: válvula de 3 vías, filtro de toma,codo y raccord. |
20419 |
kit conversión en electroválvula |
Minipiloto, válvula de tres vías filtro de toma, solenoide 24 V, 3 codos, una TE, un machón. |
20419 |
kit conversión válvula
sostenedora - reguladora de presión |
Minipiloto, válvula de tres vías, solenoide de 24 V, filtro de toma, 2 codos, 1 TE, 1 raccord. |
20420 |
kit conversión en electroválvula sostenedora-reguladora de presión |
Minipiloto, válvula de tres vías, filtro de toma, solenoide de 24 V, 3 codos 1 TE, 1 machón. |
Válvulas de contralavado |
CÓDIGO |
MODELO |
|
20422 |
válvula contralavado 2X2 |
20423 |
válvula contralavado 3X2 |
|
|
|
|
Contadores |
CÓDIGO |
PRODUCTO |
IMAGEN |
01134 |
CONTADOR.DOMÉSTICO |
|
01135 |
CONTADOR DOMÉSTICO |
01136 |
CONTADOR DOMÉSTICO |
01137 |
CONTADOR DOMÉSTICO |
01138 |
CONTADOR DOMÉSTICO |
|
|
20430 |
CONTADOR TIPO WOLTMAN 2" |
|
20431 |
CONTADOR TIPO WOLTMAN 2 1/2" |
20432 |
CONTADOR TIPO WOLTMAN 3" |
20433 |
CONTADOR TIPO WOLTMAN 4" |
20434 |
CONTADOR TIPO WOLTMAN 5" |
20435 |
CONTADOR TIPO WOLTMAN 6" |
20436 |
CONTADOR TIPO WOLTMAN 8" |
20437 |
CONTADOR TIPO WOLTMAN 10" |
20440 |
CONTADOR TIPO WOLTMAN 12" |
Válvula de Mariposa tipo WAFERN PN-10 . |
Accionamiento reductor |
REF. |
TAMAÑO |
VMR050 |
50 |
VMR065 |
65 |
VMR080 |
80 |
VMR100 |
100 |
VMR125 |
125 |
VMR150 |
150 |
VMR200 |
200 |
VMR250 |
250 |
VMR300 |
300 |
VMR350 |
350 |
VMR400 |
400 |
VMR450 |
450 |
VMR500 |
500 |
VMR600 |
600 |
VMR700 |
700 |
|
|
Accionamiento palanca |
REF. |
TAMAÑO |
VMP050 |
50 |
VMP065 |
65 |
VMP080 |
80 |
VMP100 |
100 |
VMP125 |
125 |
VMP150 |
150 |
VMP200 |
200 |
VMP250 |
250 |
|
MATERIALES:
Cuerpo:
Fundición Nodular GGG-50
Disco:
Fundición Nodular GGG-50
Eje:
Acero Inoxidable AISI 420
Elastomero:
EPDM |

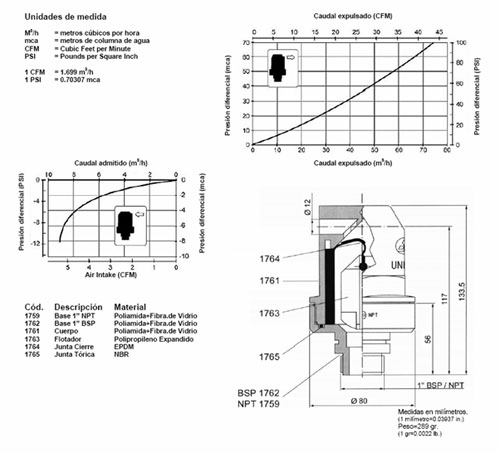

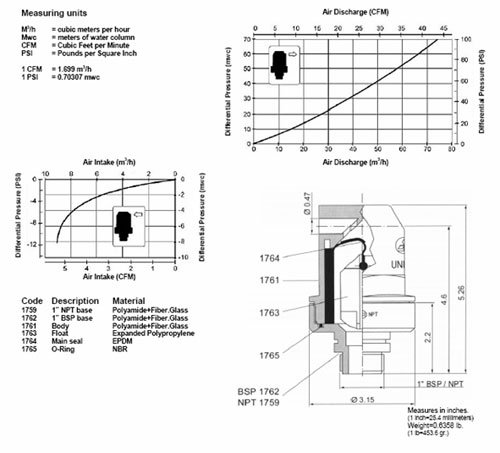

DESCRIPCION
Diseñada para expulsar eficazmente el aire acumulado en tuberías, filtros, tanques y en cualquier lugar donde la presencia de aire sea perjudicial para un correcto funcionamiento.
Posee un único cierre, que realiza la expulsión del aire cinético y del residual, todo ello automáticamente y sin que la presión del agua pueda impedir estas funciones. El exclusivo diseño del orificio en forma de Y consigue un caudal de aire mucho mayor que otras válvulas de este tipo, tanto en la fase de expulsión como en la de admisión.
Su perfecto ajuste la hace hermética a muy bajas presiones. Diseño muy sencillo, con sólo cinco piezas en total, simplifica su desmontaje en caso de tener que realizar trabajos de mantenimiento o limpieza. Cuerpo en color rojo para fácil visualización. Rosca base 1"M BSP o NPT.
FUNCIONAMIENTO
La válvula realiza tres funciones:
1-
Extrae el aire de las tunerías mientras se llenan. Cuando llega el agua al interior de la ventosa, sube el flotador y cierra el orificio de expulsión.
2- Matiene de modo automático y continuo su función de purgado sobre toda bolsa de aire que pudiera llegar a la válvula, pues éste provoca el descenso del inmediato del flotador y la apertura total o parcial del orificio de cierre. La presión del agua no impide esta función.
3- Protege a la tubería del aplastamiento, pues, con la mínima depresión, baja el flotador, abriendo el cierre, con lo que el aire atmosférico penetra en la tubería de forma inmediata.
Válvulas Ventosa |
|
REF. |
Descripción |
ARV-1"-K |
1"M, Poliamida + Fibra de Vidrio -16kg/cm |
ARV-1"-K(B) |
Mismo modelo con base metálica |
ARV-2"-KA |
2"M, Poliamida + Fibra de Vidrio -16Kg/cm |
ARV-2"-KA(B) |
Mismo modelo con base metálica |
ESPECIFICACIONES:
- Válvula ventosa de funcionamiento continuo y automático
- Evacuará al menos 70 m 3 /h de aire sin que ello provoque el cierre de la válvula en ausencia de agua.
- Volumen de aire extraído de al menos 15 m 3 /h a 10 m.c.a.
- Estanca a partir de 0.2 kg/cm 2 .
- Presión de funcionamiento hasta 12 kg/cm 2 como mínimo
- Cuerpo y base construidos en poliamida reforzada con fibra de vidrio. Tratamiento protector contra rayos ultravioleta.
- Rosca base 1”M. |
DESCRIPCION
Válvula para extraer el aire de conducciones, grandes filtros, depósitos y, en general, de cualquier elemento que deba funcionar libre de la presencia de aire.
Su exclusivo sistema de doble cierre independiente, uno para la funci&pacute;n cinética, y otro para el mantenimiento automático, así como su orificio de descarga triangular y la baja densidad de su flotador, le dan la cualidad de ser totalmente hermética al agua durante la puesta en presión de la tubería, o de su vaciado, por lentamente que estas operaciones se realicen.
Junta de cierre principal fabricada en poliuretano especialmente resistente a los agentes químicos usualmente contenidos en abonos y tratamientos agrícolas, no endurece ni se agrieta con el tiempo, su superficie es más resistente a las incrustaciones calcáreas o de microorganismos. Cierre secundario en EPDM.
Rejilla interior en el codo de salida, para prevenir la entrada de objetos extraños al interior de la válvula.
Disponible en rosca BSP y NPT. Conexión a tubería 2" macho. Salida superior del aire purgado en 1-1/4" hembra.
FUNCIONAMIENTO
La válvula realiza tres funciones:
Extrae el aire de las tunerías mientras se llenan. Cuando llega el agua al interior de la ventosa, sube el flotador y cierra el orificio de expulsión.
Matiene de modo automático y continuo su función de purgado sobre toda bolsa de aire que pudiera llegar a la válvula, pues éste provoca el descenso del inmediato del flotador y la apertura total o parcial del orificio de cierre.
La presión del agua no impide esta función.
Protege a la tubería del aplastamiento, pues, con la mínima depresión, baja el flotador, abriendo el cierre, con lo que el aire atmosférico penetra en la tubería de forma inmediata.
REF. |
DESCRIPCIÓN |
|
ARV-1"-A |
1"M, Poliamida + Fibra de Vidrio-12kg/cm |
ARV-1"-A(B) |
Mismo modelo con base metálica |
ARV-2"-KA |
2"M, Poliamida + Fibra de Vidrio-16kg/cm |
ARV-2"-KA(B) |
Mismo modelo con base metálica |
|
|
